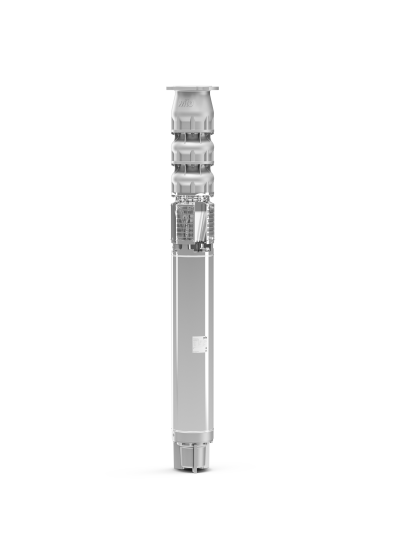

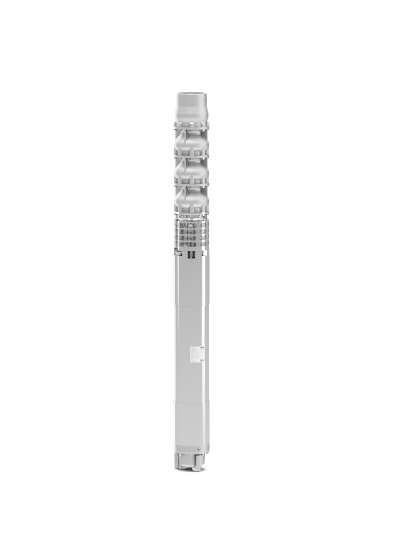

Насос Wilo-Actun ZETOS

Технические характеристики

Многоступенчатый погружной насос из литой нержавеющей стали (точное литье) в секционном исполнении для вертикального или горизонтального монтажа.
Применение:
Подача технической воды и водоснабжение из скважин и цистерн в коммунальном хозяйстве и промышленности
Подача питьевой воды с допуском ACS
Перекачивание воды для полива и ирригации
Понижение уровня грунтовых вод
Повышение давления
Перекачивание морской воды и воды в установках пожаротушения
Применение в геотермических системах или в термальных системах
Водное хозяйство в шахтах и на горно-добывающих предприятиях
Цена по запросу на каждую позицию

Количество:

Цена:

0 руб

Задать вопрос

Ваши преимущества

Энергосберегающее водоснабжение благодаря максимальному КПД насоса до 85,5 %
Экономичная работа за счет самого высокого общего КПД в этом классе и наличия электродвигателя с постоянными магнитами
Высокая надежность благодаря особенно коррозионно-стойкой гидравлической части, полностью выполненной из нержавеющей стали 1.4408 (AISI 316), полученной методом точного литья
Высокая износостойкость: Макс. содержание песка 150 г/м³
Допуск ACS для питьевой воды
Простота технического обслуживания, монтажа и демонтажа

Эффективный водозабор для всех областей применения

Wilo-Actun ZETOS — это наше универсальное решение для эффективного водозабора для самых разных сфер: коммунального водоснабжения, сельского хозяйства или горнодобывающей промышленности. Этот насос имеет самый высокий КПД в своем классе (до 85,5 %) и поэтому идеально подходит для энергосберегающего водоснабжения практически любого процесса. Устойчивая к различным воздействиям нержавеющая сталь, полученная методом точного литья, и прочная конструкция гарантируют долговечность и стабильно высокий КПД, в том числе в сложных условиях эксплуатации, например при перекачивании жидкостей с высоким (до 150 г/м3) содержанием песка.

Оснащение/функция

Многоступенчатая гидравлическая часть с полуаксиальными рабочими колесами
Встроенный обратный клапан
Муфта в соответствии с NEMA
Трехфазный электродвигатель

Комплект поставки

Агрегат (гидравлическая часть и электродвигатель) предварительно собран на заводе
Кабель электропитания по желанию заказчика
Инструкция по монтажу и эксплуатации

Расшифровка наименования

Пример:	Wilo-Actun ZETOS-K8.130-17 + NU 701-2/130
Actun	Серия продукции
ZETOS	Обозначение серии
Гидравлика	K8.130-17
K	Типовое обозначение
8	Диаметр гидравлики в дюймах ["]
130	Расход в точке оптимального КПД при 50 Гц (м3/ч)
17	Число ступеней гидравлики

Электродвигатель	NU 701-2/130
NU	Погружной электродвигатель
701	Типоразмер (5…, 6… = 6"; 7…, 8… = 8")
2	Число полюсов
130	Номинальная мощность (кВт)

Технические характеристики

Гидравлическая часть:

Макс. расход 395 м³/ч
Макс. напор: 640 м
Макс. температура перекачиваемой жидкости: 70 °C
Макс. содержание песка: 150 г/м³
Подсоединение к напорному патрубку

K8: G 5
K10: G 6, DN 150 (PN 10/16), DN 150 (PN 40)

Электродвигатель:

Подключение к сети: 3~400 В, 50 Гц ± 10 %; 3~460 В, 60 Гц ± 10 %; другие варианты по запросу
Макс. температура перекачиваемой жидкости: 60 °C, в зависимости от типа электродвигателя и скорости потока на электродвигателе. Более высокие температуры по запросу
Режим работы в погруженном состоянии: S1
Макс. количество пусков:

NU 5…, NU 6…, NU 7… = 20/ч
NU 8.., NU 9.., NU 122 = 10/ч
NU 160 = 5/ч

Макс. глубина погружения:

NU 5… NU 711 = 350 м
NU 701, NU 801, BZ 911, NU122, NU 160 = 300 м
NU 611, NU 811 = 100 м

Класс защиты: IP68
Диапазон регулировки частотного преобразователя:

NU 501, NU 611, NU 701 = 30 – 50 Гц
NU 511, NU 711 = 60 – 100 Гц (электродвигатель с постоянными магнитами, 4-полюсный)
NU 801, NU 811, NU 911, NU 122, NU 160 = 25 – 50 Гц

Описание/конструкция

Погружной насос для вертикального или горизонтального монтажа.

Гидравлическая часть

Многоступенчатый погружной насос с полуаксиальной гидравлической частью. Детали корпуса и рабочие колеса из точной отливки из нержавеющей стали (1.4408).

Подсоединение к напорному патрубку

K8: Резьбовое подсоединение с обратным клапаном
K10: Резьбовое или фланцевое соединение, оба — с обратным клапаном

Опции для подсоединения к напорному патрубку

Без обратного клапана
Дополнительный адаптер для подсоединений разных размеров

Электродвигатель

Трехфазный электродвигатель с прямым пуском и пуском по схеме звезда —треугольник (допускается эксплуатация с ЧП) или электродвигатель с постоянными магнитами (исключительно эксплуатация с ЧП, при этом обязательно использовать выходные фильтры).

NU 501, NU 701: Гидроизолированный герметизированный электродвигатель с изолированной лаком обмоткой, пропитанный смолой
NU 511, NU 611, NU 711, NU 8…, NU 901, NU 122, NU 160: Электродвигатель с возможностью перемотки изолированной обмотки (PE2, PE2/PA или ПВХ)

Корпус электродвигателя из стали, нержавеющей стали качества A2/A4 или литой бронзы.

Гидравлическое подсоединение имеет стандартное исполнение NEMA. Уплотнение вала электродвигателя — скользящее торцовое уплотнение полностью выполнено из карбида кремния. Самосмазывающиеся подшипники электродвигателя.

Упорный подшипник с самоустанавливающимися сегментами, способный принять высокие осевые нагрузки. Отрицательное осевое усилие воспринимает противоположный подшипник.

Электродвигатели серии NU 5…- и NU 7… заполнены водогликолевой смесью, все остальные — водоглицериновой смесью.

В качестве альтернативы допускается заполнять электродвигатели питьевой водой (исполнение T).

Охлаждение

Электродвигатель охлаждается перекачиваемой жидкостью. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения максимальной температуры перекачиваемой жидкости и минимальную скорость потока. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика. При горизонтальном монтаже необходимо использовать подшипниковые опоры для установки агрегата. Для увеличения скорости потока жидкости вдоль корпуса электродвигателя может быть использована пластина, гасящая вихревое движение, или охлаждающий кожух.

Напорный кожух

Напорный кожух дает возможность монтировать агрегат непосредственно в систему трубопровода. Стандартное исполнение насоса внутри напорного кожуха - без обратного клапана. Максимальное приточное давление составляет 10 бар.
