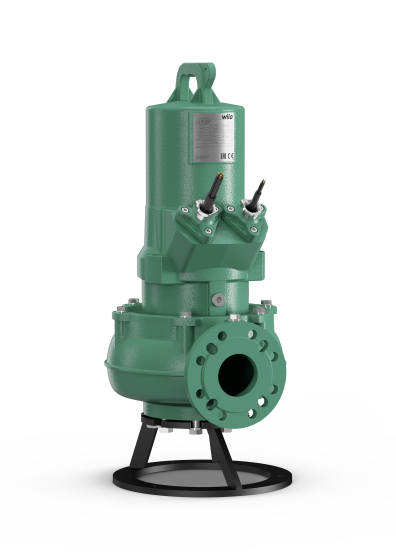

Насос Wilo-EMU FA
Технические характеристики
- Погружной насос для отвода сточных вод без системы охлаждения для длительного режима работы для стационарной и мобильной установки в погруженном состоянии.
- Перекачивание:
- -Сточные воды с фекалиями
- -предварительно очищенные сточные воды без фекалий и длинноволокнистых фракций;
- -Загрязненная вода
- Цена по запросу на каждую позицию
|
Изделие |
Подкл. к сети |
Напор макс. H |
Расход макс. Q |
Оптим расход Qopt |
Артикульный номер |
|
EMU FA 08.53-215E + T 13-4/18HEx |
3~400 V, 50 Hz |
15.20 м |
117 м³/ч |
69.19 м³/ч |
6046643 |
|
EMU FA 08.53-170E + T 13-4/9HEx |
3~400 V, 50 Hz |
9.70 м |
79.3 м³/ч |
52.42 м³/ч |
6047614 |
|
EMU FA 08.53-185E + T 13-4/12HEx |
3~400 V, 50 Hz |
12.20 м |
90.6 м³/ч |
51.79 м³/ч |
6047616 |
|
EMU FA 08.53-200E + T 13-4/18HEx |
3~400 V, 50 Hz |
13.20 м |
106 м³/ч |
57.96 м³/ч |
6047618 |
|
EMU FA 08.64-234E + T 17-4/16HEx |
3~400 V, 50 Hz |
18.00 м |
140 м³/ч |
76.07 м³/ч |
6047622 |
|
EMU FA 08.64-246E + T 17-4/16HEx |
3~400 V, 50 Hz |
20.10 м |
147.6 м³/ч |
79.13 м³/ч |
6047624 |
|
EMU FA 08.64-258E + T 17.2-4/24HEx |
3~400 V, 50 Hz |
24.60 м |
160 м³/ч |
86.61 м³/ч |
6047626 |
|
EMU FA 08.64-270E + T 17.2-4/24HEx |
3~400 V, 50 Hz |
25.80 м |
152 м³/ч |
91.92 м³/ч |
6047628 |
|
EMU FA 08.64-278E + T 17.2-4/24HEx |
3~400 V, 50 Hz |
27.60 м |
124 м³/ч |
96.77 м³/ч |
6047630 |
|
EMU FA 10.34-258E + T 17.2-4/24HEx |
3~400 V, 50 Hz |
22.60 м |
208 м³/ч |
27.39 м³/ч |
6045117 |
|
EMU FA 10.34-234E + T 17-4/16HEx |
3~400 V, 50 Hz |
19.60 м |
181 м³/ч |
85.71 м³/ч |
6045118 |
|
EMU FA 10.33-208E + T 17-4/8HEx |
3~400 V, 50 Hz |
15.90 м |
130 м³/ч |
79.45 м³/ч |
6047662 |
|
EMU FA 10.33-223E + T 17-4/12HEx |
3~400 V, 50 Hz |
18.20 м |
140 м³/ч |
89.35 м³/ч |
6047664 |
|
EMU FA 10.33-238E + T 17-4/16HEx |
3~400 V, 50 Hz |
21.00 м |
141 м³/ч |
96.43 м³/ч |
6047666 |
|
EMU FA 10.34-278E + T 20.1-4/22GEx |
3~400 V, 50 Hz |
26.80 м |
216 м³/ч |
119.7 м³/ч |
6047678 |
|
EMU FA 10.82-215E + T 17-4/16HEx |
3~400 V, 50 Hz |
13.80 м |
260 м³/ч |
174.9 м³/ч |
6047722 |
|
EMU FA 10.82-230E + T 17.2-4/24HEx |
3~400 V, 50 Hz |
17.10 м |
288 м³/ч |
194.1 м³/ч |
6047724 |
|
EMU FA 10.82-245E + T 17.2-4/24HEx |
3~400 V, 50 Hz |
19.90 м |
314 м³/ч |
211.7 м³/ч |
6047726 |
|
EMU FA 15.52-215E + T 17-4/16HEx |
3~400 V, 50 Hz |
13.40 м |
307 м³/ч |
178.7 м³/ч |
6046644 |
|
EMU FA 15.52-230E + T 17.2-4/24HEx |
3~400 V, 50 Hz |
16.50 м |
341 м³/ч |
217.4 м³/ч |
6047730 |
|
EMU FA 15.52-245E + T 17.2-4/24HEx |
3~400 V, 50 Hz |
19.50 м |
345 м³/ч |
231.6 м³/ч |
6047732 |
|
EMU FA 15.52-260E + T 20.1-4/22GEx |
3~400 V, 50 Hz |
22.00 м |
371 м³/ч |
238.2 м³/ч |
6047734 |
|
EMU FA 15.52-230E + T 17.2-4/16HEx |
3~400 V, 50 Hz |
16.50 м |
169 м³/ч |
172.2 м³/ч |
6049225 |
|
FA 08.64E-246+T17.2-4/24H |
3~380 V, 50 Hz |
20.10 м |
147.6 м³/ч |
79.13 м³/ч |
2788012 |
|
FA 08.64E-258+T17.2-4/24H |
3~400 V, 50 Hz |
24.60 м |
160 м³/ч |
86.61 м³/ч |
2788013 |
|
FA 08.64E-270+T17.2-4/24H |
3~400 V, 50 Hz |
25.80 м |
152 м³/ч |
91.92 м³/ч |
2788014 |
|
FA 08.64E-278+T17.2-4/24H |
3~400 V, 50 Hz |
27.60 м |
124 м³/ч |
96.77 м³/ч |
2788015 |
|
FA 10.34E-234+T17-4/16H |
3~400 V, 50 Hz |
19.60 м |
181 м³/ч |
85.71 м³/ч |
2788028 |
|
FA 10.34E-246+T17-4/16H |
3~380 V, 50 Hz |
20.30 м |
208 м³/ч |
95.16 м³/ч |
2788029 |
|
FA 10.34E-258+T17-4/16H |
3~380 V, 50 Hz |
22.60 м |
208 м³/ч |
27.39 м³/ч |
2788030 |
|
FA 10.34E-246+T17.2-4/24H |
3~380 V, 50 Hz |
20.30 м |
208 м³/ч |
95.16 м³/ч |
2788031 |
|
FA 10.34E-258+T17.2-4/24H |
3~400 V, 50 Hz |
22.60 м |
208 м³/ч |
27.39 м³/ч |
2788032 |
|
FA 10.34E-278+T17.2-4/24H |
3~380 V, 50 Hz |
26.80 м |
216 м³/ч |
119.7 м³/ч |
2788033 |
|
FA 10.34E-278+T20.1-4/22G |
3~400 V, 50 Hz |
26.80 м |
216 м³/ч |
119.7 м³/ч |
2788034 |
|
FA 10.65E-234+T17.2-4/24H |
3~380 V, 50 Hz |
17.90 м |
167.4 м³/ч |
94.64 м³/ч |
2788035 |
|
FA 10.65E-246+T17.2-4/24H |
3~380 V, 50 Hz |
20.30 м |
199.8 м³/ч |
103.6 м³/ч |
2788036 |
|
FA 10.65E-258+T17.2-4/24H |
3~380 V, 50 Hz |
22.70 м |
194.5 м³/ч |
109.8 м³/ч |
2788037 |
|
FA 10.65E-270+T17.2-4/24H |
3~380 V, 50 Hz |
25.00 м |
163.8 м³/ч |
118.8 м³/ч |
2788038 |
|
FA 10.65E-282+T17.2-4/24H |
3~380 V, 50 Hz |
27.60 м |
163.8 м³/ч |
120.1 м³/ч |
2788039 |
|
FA 10.65E-282+T20.1-4/22G |
3~380 V, 50 Hz |
27.60 м |
163.8 м³/ч |
120.1 м³/ч |
2788040 |
|
FA 10.65E-294+T20.1-4/22G |
3~380 V, 50 Hz |
30.60 м |
163.8 м³/ч |
127.5 м³/ч |
2788041 |
|
FA 10.65E-306+T20.1-4/22G |
3~380 V, 50 Hz |
33.20 м |
163.8 м³/ч |
133.5 м³/ч |
2788042 |
|
FA 10.65E-318+T20.1-4/22G |
3~380 V, 50 Hz |
35.60 м |
163.8 м³/ч |
143.2 м³/ч |
2788043 |
|
FA 10.78Z-330+T20.1-4/30G |
3~380 V, 50 Hz |
38.40 м |
198 м³/ч |
173.4 м³/ч |
2788044 |
|
FA 10.78Z-350+T20.1-4/30G |
3~380 V, 50 Hz |
43.10 м |
192.4 м³/ч |
183 м³/ч |
2788045 |
|
FA 10.78Z-350+T24-4/29K |
3~380 V, 50 Hz |
44.20 м |
192.4 м³/ч |
183 м³/ч |
2788046 |
|
FA 10.78Z-370+T24-4/29K |
3~380 V, 50 Hz |
49.10 м |
198 м³/ч |
197.3 м³/ч |
2788047 |
|
FA 10.78Z-370+T24-4/36K |
3~380 V, 50 Hz |
49.10 м |
198 м³/ч |
197.3 м³/ч |
2788048 |
|
FA 10.78Z-390+T24-4/36K |
3~380 V, 50 Hz |
54.60 м |
198 м³/ч |
198 м³/ч |
2788049 |
|
FA 10.78Z-410+T24-4/36K |
3~380 V, 50 Hz |
59.90 м |
165.6 м³/ч |
165.6 м³/ч |
2788050 |
|
FA 08.64E-246+T17.2-4/24H-DK |
3~380 V, 50 Hz |
20.10 м |
147.6 м³/ч |
79.13 м³/ч |
2788065 |
|
FA 08.64E-258+T17.2-4/24H-DK |
3~400 V, 50 Hz |
24.60 м |
160 м³/ч |
86.61 м³/ч |
2788066 |
|
FA 08.64E-270+T17.2-4/24H-DK |
3~400 V, 50 Hz |
25.80 м |
152 м³/ч |
91.92 м³/ч |
2788067 |
|
FA 08.64E-278+T17.2-4/24H-DK |
3~400 V, 50 Hz |
27.60 м |
124 м³/ч |
96.77 м³/ч |
2788068 |
|
FA 10.34E-234+T17-4/16H-DK |
3~400 V, 50 Hz |
19.60 м |
181 м³/ч |
85.71 м³/ч |
2788081 |
|
FA 10.34E-246+T17-4/16H-DK |
3~380 V, 50 Hz |
20.30 м |
208 м³/ч |
95.16 м³/ч |
2788082 |
|
FA 10.34E-258+T17-4/16H-DK |
3~380 V, 50 Hz |
22.60 м |
208 м³/ч |
27.39 м³/ч |
2788083 |
|
FA 10.34E-246+T17.2-4/24H-DK |
3~380 V, 50 Hz |
20.30 м |
208 м³/ч |
95.16 м³/ч |
2788084 |
|
FA 10.34E-258+T17.2-4/24H-DK |
3~400 V, 50 Hz |
22.60 м |
208 м³/ч |
27.39 м³/ч |
2788085 |
|
FA 10.34E-278+T17.2-4/24H-DK |
3~380 V, 50 Hz |
26.80 м |
216 м³/ч |
119.7 м³/ч |
2788086 |
|
FA 10.34E-278+T20.1-4/22G-DK |
3~400 V, 50 Hz |
26.80 м |
216 м³/ч |
119.7 м³/ч |
2788087 |
|
FA 10.65E-234+T17.2-4/24H-DK |
3~380 V, 50 Hz |
17.90 м |
167.4 м³/ч |
94.64 м³/ч |
2788088 |
|
FA 10.65E-246+T17.2-4/24H-DK |
3~380 V, 50 Hz |
20.30 м |
199.8 м³/ч |
103.6 м³/ч |
2788089 |
|
FA 10.65E-258+T17.2-4/24H-DK |
3~380 V, 50 Hz |
22.70 м |
194.5 м³/ч |
109.8 м³/ч |
2788090 |
|
FA 10.65E-270+T17.2-4/24H-DK |
3~380 V, 50 Hz |
25.00 м |
163.8 м³/ч |
118.8 м³/ч |
2788091 |
|
FA 10.65E-282+T17.2-4/24H-DK |
3~380 V, 50 Hz |
27.60 м |
163.8 м³/ч |
120.1 м³/ч |
2788092 |
|
FA 10.65E-282+T20.1-4/22G-DK |
3~380 V, 50 Hz |
27.60 м |
163.8 м³/ч |
120.1 м³/ч |
2788093 |
|
FA 10.65E-294+T20.1-4/22G-DK |
3~380 V, 50 Hz |
30.60 м |
163.8 м³/ч |
127.5 м³/ч |
2788094 |
|
FA 10.65E-306+T20.1-4/22G-DK |
3~380 V, 50 Hz |
33.20 м |
163.8 м³/ч |
133.5 м³/ч |
2788095 |
|
FA 10.65E-318+T20.1-4/22G-DK |
3~380 V, 50 Hz |
35.60 м |
163.8 м³/ч |
143.2 м³/ч |
2788096 |
|
FA 10.78Z-330+T20.1-4/30G-DK |
3~380 V, 50 Hz |
38.40 м |
198 м³/ч |
173.4 м³/ч |
2788097 |
|
FA 10.78Z-350+T20.1-4/30G-DK |
3~380 V, 50 Hz |
43.10 м |
192.4 м³/ч |
183 м³/ч |
2788098 |
|
FA 10.78Z-350+T24-4/29K-DK |
3~380 V, 50 Hz |
44.20 м |
192.4 м³/ч |
183 м³/ч |
2788099 |
|
FA 10.78Z-370+T24-4/29K-DK |
3~380 V, 50 Hz |
49.10 м |
198 м³/ч |
197.3 м³/ч |
2788100 |
|
FA 10.78Z-370+T24-4/36K-DK |
3~380 V, 50 Hz |
49.10 м |
198 м³/ч |
197.3 м³/ч |
2788101 |
|
FA 10.78Z-390+T24-4/36K-DK |
3~380 V, 50 Hz |
54.60 м |
198 м³/ч |
198 м³/ч |
2788102 |
|
FA 10.78Z-410+T24-4/36K-DK |
3~380 V, 50 Hz |
59.90 м |
165.6 м³/ч |
165.6 м³/ч |
2788103 |
Оснащение/функция
- Тяжелое высокопрочное исполнение из серого чугуна
- Двигатели с поверхностным охлаждением и взрывозащитой согласно ATEX
- Контроль температуры обмотки
Комплект поставки
- Готовый к подсоединению погружной насос для отвода сточных вод с кабелем электропитания длиной 10 м без штекера
- Инструкция по монтажу и эксплуатации
Расшифровка наименования
|
Например: |
Wilo-EMU FA 08.22W-133 + T 12-2/11GEx |
|
FA |
Погружной насос для отвода сточных вод |
|
08 |
x10 = номинальный диаметр подсоединения к напорному патрубку, напр., DN 80 |
|
22 |
Условный показатель подача-напор |
|
W |
Тип рабочего колеса: W = свободновихревое рабочее колесо E = одноканальное рабочее колесо |
|
133 |
Диаметр рабочего колеса в мм |
|
T |
Двигатель с поверхностным охлаждением без системы охлаждения |
|
12 |
Типоразмер |
|
2 |
Число полюсов |
|
11 |
x10 = длина пакета в мм |
|
G |
Исполнение уплотнения: H = манжетное уплотнение вала/скользящее торцевое уплотнение G = два отдельных скользящих торцевых уплотнения |
|
Ex |
Со взрывозащищенным исполнением согласно ATEX |
Технические характеристики
- Подключение к сети: 3~400 В, 50 Гц
- Режим работы в погруженном состоянии: S1
- Режим работы в непогруженном состоянии: S2-15 или S2-30
- Класс защиты: IP68
- Класс нагревостойкости изоляции: H
- Температура перекачиваемой жидкости: 3…40 °C
- Длина кабеля: 10 м
- Свободный проход от 45 до 100 мм
- Макс. глубина погружения: 20 м
Материалы
- Корпус насоса: EN-GJL-250
- Рабочее колесо: EN-GJL или EN-GJS
- Статические уплотнения: NBR (бутадиен-нитрильный каучук)
- Уплотнение со стороны перекачиваемой жидкости: скользящее торцовое уплотнение из SiC/SiC
- Уплотнение со стороны электродвигателей (в зависимости от типа): - уплотнение вала из NBR - скользящее торцовое уплотнение из SiC/SiC или графита/керамики
- Корпус электродвигателя: EN-GJL-250
- Вал: нержавеющая сталь 1.4021
Описание/конструкция
Погружной насос для отвода сточных вод выполнен как блочный агрегат для стационарной и мобильной установки в погруженном состоянии.
Гидравлическая часть
Горизонтальный напорный патрубок для фланцевого подсоединения Максимально возможное содержание сухого вещества составляет в зависимости от типа гидравлической части и рабочего колеса макс. 8 %. Применяются следующие типы рабочих колес:
- Свободновихревое рабочее колесо (W)
- Одноканальное рабочее колесо (E)
Все гидравлические части с однолопастными рабочими колесами оснащены стационарным и вращающимся кольцом щелевого уплотнения из закаленного материала. Они способствуют тому, что продуктивность агрегата остается в течение долгого времени на одинаково высоком уровне, и снижают расходы на техобслуживание.
Электродвигатель
Электродвигатели с поверхностным охлаждением (двигатель T) не имеют собственной системы охлаждения и отводят тепло через детали корпуса непосредственно в окружающую перекачиваемую среду. Поэтому данные электродвигатели могут использоваться погруженном состоянии в длительном режиме работы. В зависимости от типоразмера они могут эксплуатироваться в кратковременном режиме работы также в непогруженном состоянии.
У всех электродвигателей имеется камера уплотнений для защиты электродвигателя от попадания в него перекачиваемой жидкости. К ней имеется доступ снаружи и опционально может контролироваться при помощи стержневого электрода. Все используемые типы жидкости для заполнения различных камер поддаются биологическому расщеплению и экологически безвредны.
Кабельный ввод имеет продольную герметизацию, длина кабеля составляет 10 м, кабель имеет свободные концы.
Уплотнение
В зависимости от типа электродвигателя возможны следующие варианты уплотнения со стороны перекачиваемой жидкости и со стороны электродвигателя:
- Вариант H: со стороны перекачиваемой жидкости – скользящее торцовое уплотнение, со стороны электродвигателя – радиальное уплотнение вала
- Вариант G: два независимо работающих скользящих торцовых уплотнения
Взрывозащищенное исполнение
Двигатели имеют взрывозащищенное исполнение в соответствии с директивой ATEX.
