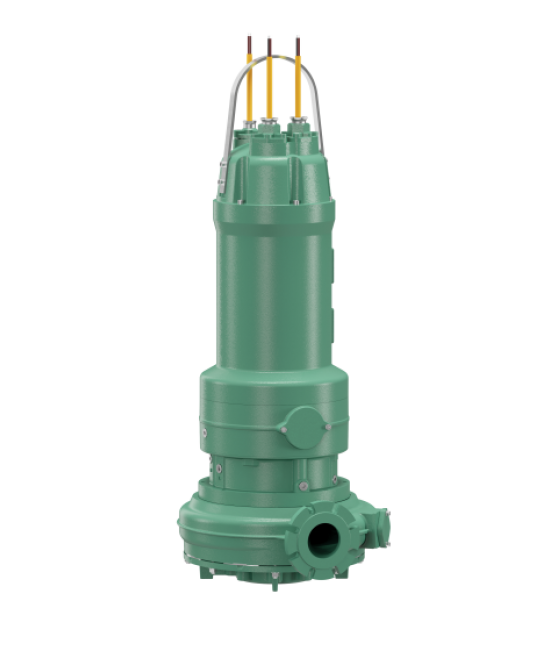

Насос Wilo-EMU FA SOLID
Технические характеристики
- Погружной насос для отвода сточных вод с активной системой охлаждения и без нее для перекачивания неочищенных сточных вод для длительного режима работы для стационарной или мобильной установки в погруженном состоянии, а также для стационарной установки в непогруженном состоянии.
- Применение
- Перекачивание следующих сред:
- -необработанные сточные воды с фекалиями и длинноволокнистыми фракциями;
- -сточные воды с фекалиями;
- -Технологическая вода
- Цена по запросу
Особенности/преимущества продукции
Рабочее колесо SOLID T
- Запатентованная гидравлическая часть SOLID для снижения подверженности засорениям специально для неочищенных сточных вод
- Высокий КПД гидравлики
- Снижение вибраций за счет оптимизированной по потоку геометрии рабочего колеса, обеспечивающей безопасную эксплуатацию и продолжительный срок службы
- По опции доступны с электродвигателями класса энергоэффективности IE3
- Покрытие Ceram и специальные материалы для защиты от абразивного износа и коррозии
Рабочее колесо SOLID G
- Гидравлическая часть SOLID для снижения подверженности засорениям специально для неочищенных сточных вод
- Постоянно высокий гидравлический КПД за счет регулируемых всасывающих патрубков
- Технологическая надежность благодаря оптимизированной геометрии рабочего колеса для надежного перекачивания неочищенных сточных вод с длинноволокнистыми фракциями
- По опции доступны с электродвигателями класса энергоэффективности IE3
Технические характеристики
- Электроподключение к сети: 3~400 В, 50 Гц
- Режим работы в погруженном состоянии: S1
- Режим работы в непогруженном состоянии: S1 (электродвигатель FK, FKT, HC) или S2 (электродвигатель T, в зависимости от мощности)
- Класс защиты: IP 68
- Температура перекачиваемой жидкости: 3...40 °C, более высокая температура по запросу
- Свободный проход (рабочее колесо T): 78 x 105 … 150 x 150 мм
- Свободный проход для сферических частиц (рабочее колесо G): 80 или 90 мм
- Макс. глубина погружения: 20 м
Обозначение
| НАПРИМЕР: | WILO-EMU FA 20.54T + FKT 27.1-4/28KEX |
| Гидравлическая часть: | FA 20.54T |
| FA | Погружной насос для отвода сточных вод |
| 20 | x10 = номинальный диаметр напорного патрубка, например, DN 200 |
| 54 | Условный показатель подача-напор |
| T | Рабочее колесо SOLID T = закрытое рабочее колесо SOLID G = полуоткрытое рабочее колесо SOLID |
| Электродвигатель: | FKT 27.1-4/28K Ex |
| FKT | Тип электродвигателя |
| 27 | Типоразмер |
| 1 | Условный номер |
| 4 | Число полюсов электродвигателя |
| 28 | x10 = длина пакета [мм] |
| K | Исполнение уплотнения |
| Ex | Взрывозащищенное исполнение |
| E3 | Высокоэффективный электродвигатель класса IE3 (согласно ISO 60034-30) |
Оснащение/функции
- Погружные электродвигатели, заполненные воздухом, или самоохлаждающиеся электродвигатели с активной системой охлаждения
- Продольно герметичный кабельный ввод
- Гидравлический агрегат SOLID с закрытым (T) или полуоткрытым (G) рабочим колесом
Описание/конструкция
Погружной насос для отвода сточных вод с электродвигателем в качестве блочного агрегата, пригодного в условиях затопления для стационарной и мобильной установки в погруженном и непогруженном состоянии. Мобильная установка возможна в зависимости от типа.
Гидравлическая часть
Горизонтальный напорный патрубок для фланцевого подсоединения Максимально возможная доля сухого вещества составляет 8 %. Рабочие колеса выполнены в форме SOLID:
- рабочее колесо T: закрытое рабочее колесо SOLID, обеспечивающее высокую плавность хода и хороший КПД. Каждая гидравлическая часть оснащена стационарным и вращающимся кольцом щелевого уплотнения. Их очень просто заменять, и они способствуют обеспечению стабильно высокой эффективности работы гидравлической части в течение долгого времени.
- Рабочее колесо G: полуоткрытое рабочее колесо SOLID, не подверженное засорениям и обеспечивающее хороший КПД по сравнению с обычными свободновихревыми рабочими колесами. Зазор между всасывающим патрубком и рабочим колесом можно регулировать. Это гарантирует стабильно высокую эффективность работы гидравлической части.
Электродвигатель
Для приведения в действие используются погружные электродвигатели с пассивным и активным охлаждением:
- электродвигатели T (двигатели с поверхностным охлаждением) имеют пассивное охлаждение. Они отдают тепло через детали корпуса непосредственно в перекачиваемую жидкость. Поэтому эти электродвигатели можно использовать в погруженном состоянии в непрерывном режиме работы (S1), а в непогруженном состоянии – в кратковременном режиме (S2), в зависимости от мощности.
- Электродвигатели FK, FKT и HC являются самоохлаждающимися и имеют активную систему охлаждения. Отходящее тепло отводится во встроенный теплообменник посредством охлаждающей жидкости (белого масла или водогликолевой смеси); теплообменник, в свою очередь, отдает тепло в перекачиваемую жидкость. Поэтому данные электродвигатели подходят для непрерывного режима работы (S1) как в погруженном, так и в непогруженном состоянии.
У всех электродвигателей имеется камера уплотнений для защиты электродвигателя от попадания в него перекачиваемой жидкости. Она доступна также снаружи и опционально может контролироваться при помощи электрода контроля герметичности камеры уплотнений. Все используемые типы жидкости для заполнения различных камер поддаются биологическому расщеплению и экологически безвредны.
Кроме того, в некоторых вариантах мощности предлагаются также высокоэффективные электродвигатели, относящиеся к классу КПД IE3 (согласно стандарту IEC 60034-30). Эти электродвигатели обозначены кодом E3, добавленным к условному обозначению.
Кабельные вводы электродвигателей имеют продольную герметизацию; длина кабеля подбирается индивидуально.
Уплотнение
В зависимости от типа электродвигателя имеются следующие варианты уплотнения со стороны перекачиваемой жидкости и со стороны электродвигателя:
- Вариант H: со стороны перекачиваемой жидкости - скользящее торцовое уплотнение, со стороны электродвигателя – радиальное уплотнение вала
- Вариант G: два независимо работающих скользящих торцовых уплотнения
- Вариант K: блочная уплотнительная кассета с двумя скользящими торцовыми уплотнениями независимого действия
Материалы
- Детали корпуса: EN‐GJL или EN‐GJS
- Рабочее колесо: EN‐GJL или EN‐GJS
- Статические уплотнения: NBR
- Уплотнение со стороны насоса: SiC/SiC
- Уплотнение со стороны электродвигателя: NBR, графит/керамика или SiC/SiC
- Вал: нержавеющая сталь 1.4021, с типоразмера 49: сталь с термообработкой 1.7225
Комплект поставки
- Погружной дренажный насос длясточных вод с двигателем
- Длина кабеля и принадлежности по желанию заказчика
- Инструкция по эксплуатации и техническому обслуживанию
Принадлежности
- Цепи
- Подвесное приспособление или опора насоса
- Крепежные комплекты с анкерной стяжкой
- Приборы управления, реле и штекеры
