Системы отвода дымовых газов
Cистема отвода дымовых газов

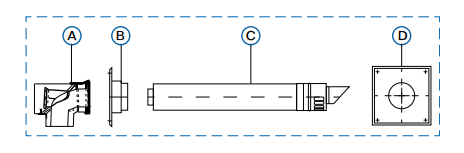

- Основное строение состоит из:
- Поз.А- Концентрическое колено 87
- Поз.В- Изолирующая пластина
- Поз.С- Концентрическая горизонтальная труба для прохода через стену
- Поз.D- Изолирующая пластина
- -Горизонтальная коаксиальная труба с ветрозащитой, DN60/100 мм (GB062/GB172)
- -Подключение к котлу отвод 87°, DN60/100 мм
- -Адаптер подключения дымохода DN60/100 мм
- -Коаксиальный горизонтальный комплект с ревизией, DN80/125 мм (GB062/GB172)
- -Коаксиальный горизонтальный комплект с ветрозащитой и ревизией, DN110/160 мм (GB162)

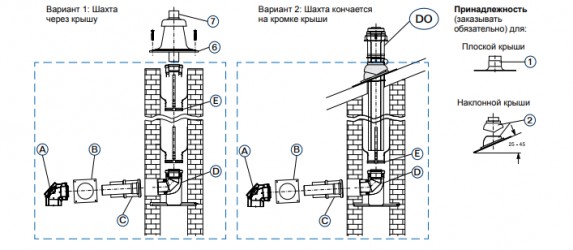

Cистема отвода дымовых газов DO

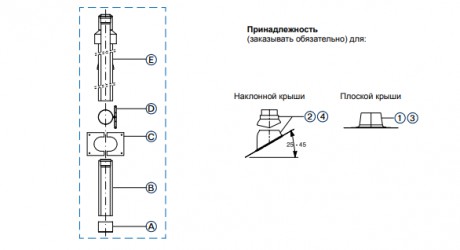

- Основное строение DO состоит из:
- Поз.А- Труба без муфты
- Поз.В- Скользящая муфта
- Поз.С- Проводная пластина из двух частей
- Поз.D- Стропильный хомут
- Поз.С- Проводка через крышу

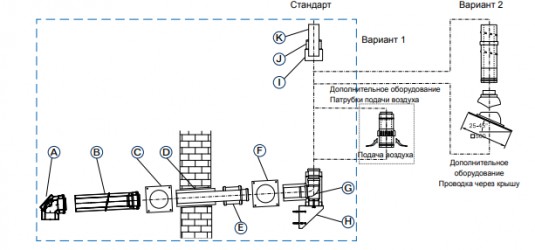

Cистема отвода дымовых газов GAF-K
- Основное строение GAF-K состоит из:
- Поз.А- Концентрическое ревизионное колено
- Поз.В- Концентрическая труба, 500 мм
- Поз.С- Закрывающая накладка
- Поз.D- Концентрическая проводка по стене
- Поз.Е- Двойная муфта
- Поз.F- Закрывающая накладка
- Поз.G- Т-образный фитинг 90 для настенной консоли
- Поз.Н- Наружная настенная консоль
- Поз.I- Хомут для наконечника входной трубы
- Поз.J- Наконечник трубы из высокосортной стали
- Поз.К- Входная труба, 250 мм
- - Основное строение GAF-K, DN80/125 мм(GB062/GB172)
- - Основное строение GAF-K, DN110/160 мм(GB162)
- -Вариант 1, Подача воздуха
- -Вариант 2, Проводка через крышу
Cистема отвода дымовых газов DO-S
- Основное строение DO-S состоит из:
- Поз.А- Концентрическое колено со смотровым отверстием
- Поз.В- Закрывающая накладка
- Поз.С- Концентрическая проводка не включая муфту
- Поз.D- Концентрическое колено с опорой
- Поз.Е- Распоорки
- - Основное строение DO-S, DN80/125 мм
- -Перекрытие шахты со входной трубы, DN80
- - Основное строение DО, DN80/125 мм

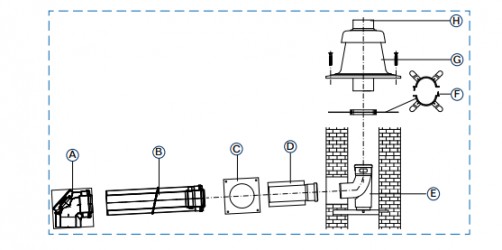

Cистема отвода дымовых газов GA-K
- Основное строение GA-K состоит из:
- Поз.А- Концентрическое колено 87 со смотровым отверстием
- Поз.B- Концентрическая труба, 500 мм
- Поз.С- Закрывающаяся накладка
- Поз.D- Концентрическая проводка по стене
- Поз.Е- Колено 87 включая опору
- Поз.F- Распорки ( 6 штук)
- Поз.G- Перекрытие шахты
- Поз.Н- Входная труба, 500 мм
- -Основное строение GA-K, DN80/125 мм
- -Основное строение GA-K, DN80/125 мм в шахте 110 мм
- -Основное строение GA-K, DN110/160 мм в шахте 110 мм

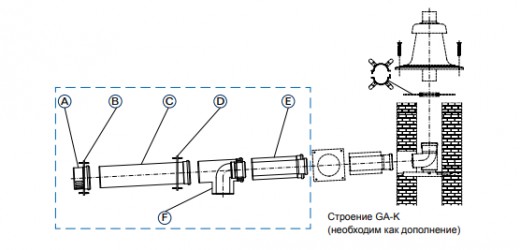

Cистема отвода дымовых газов GAL-K
- Основное строение GAL-K состоит из:
- Поз.А- Крышка вкл. отверствия подачи воздуха
- Поз.B- Закрывающаяся накладка
- Поз.С- Труба, 500 мм
- Поз.D- Закрывающая накладка
- Поз.Е- Концентрическая труба с уплотнением, 500 мм
- Поз.F- Концентрический Т-образный фитинг

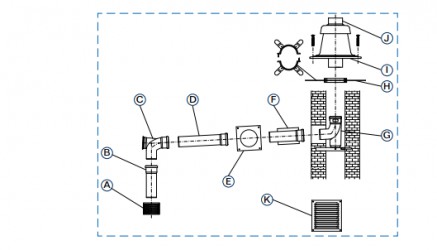

Cистема отвода дымовых газов GA
- Основное строение GА состоит из:
- Поз.А- Решетка воздухопривода
- Поз.B- Труба, 250 мм
- Поз.С- Колено со смотровым отверстием
- Поз.D- Труба, 500 мм
- Поз.Е- Закрывающая накладка
- Поз.F- Концентрическая поводка по стене
- Поз.G- Колено 87 включая опору и накладную шину
- Поз.Н- Распорки
- Поз.I- Перекрытие шахты
- Поз.J- Входная труба без муфты, 500 мм
- Поз.К- Решетка вентилируемого трубопровода (GB162)
Cистема отвода дымовых газов GN
- Основное строение GN состоит из:
- Поз.А- Решетка воздухопривода
- Поз.B- Труба, 500 мм
- Поз.С- Колено со смотровым отверстием
- Поз.D- Труба, 1000 мм
Cистема отвода дымовых газов UB-Flex

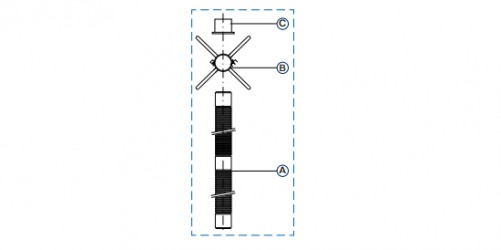

- Основное строение UB-Flex состоит из:
- Поз.А- Гибкая труба отвода дымовых газов
- Поз.B- Распорки для гибкой трубы отвода дымовых газов
- Поз.С- Пружинное стопорное кольцо для навешивания, в том числе входной трубы

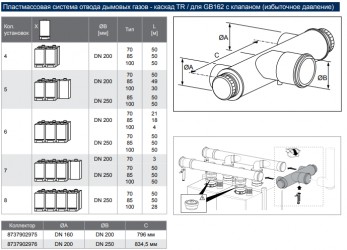

Пластмассовая система отвода дымовых газов-каскад/для GB172i/GB162
- Поз.А Основное строение каскада отвода дымовых газов (без клапана/ с клапаном):
- -DN110 мм, для 2-х котлов до 45 кВт / -DN125 мм, для 2-х котлов от 50 кВт
- -DN125 мм, для 2-х котлов до 45 кВт / -DN160 мм, для 2-х котлов от 50 кВт
- -DN160 мм, для 2-х котлов до 45 кВт / -DN200 мм, для 2-х котлов от 50 кВт
- -DN200 мм, для 2-х котлов до 45 кВт / -DN250 мм, для 2-х котлов от 50 кВт
- -DN160 мм, для 2-х котлов до 50 кВт / -DN315 мм, для 2-х котлов от 50 кВт
- -DN200 мм, для 2-х котлов до 50 кВт
- -DN250 мм, для 2-х котлов до 50 кВт
- -DN315 мм, для 2-х котлов до 50 кВт
- Поз.В Расширения основного строения каскада отвода дымовых газов (без клапана/ с клапаном)
- -DN110 мм, для последующего котла до 45 кВт / -DN125 мм, для последующего котла от 50 кВт
- -DN125 мм, для последующего котла до 45 кВт / -DN160 мм, для последующего котла от 50 кВт
- -DN160 мм, для последующего котла до 45 кВт / -DN200 мм, для последующего котла от 50 кВт
- -DN200 мм, для последующего котла до 45 кВт / -DN250 мм, для последующего котла от 50 кВт
- -DN200 мм, для последующего котла до 50 кВт / -DN315 мм, для последующего котла от 50 кВт
- -DN250 мм, для последующего котла до 50 кВт
- -DN315 мм, для последующего котла до 50 кВт
- -DN250 мм, для 3-х или 4-х котлов GB162 от 50 кВт
- -DN315 мм, для 5-и или 6-и котлов GB162 от 50 кВт
- Поз.С Комплект шахты
- -DN110 мм / -Скрытая крышка
- -DN125 мм / -Коллектор DN200/160
- -DN160 мм / -Коллектор DN250/200
- -DN200 мм
- -DN250 ммс
- -DN315 мм
- -Комплект переоборудования RLU
- -Скрытая крышка

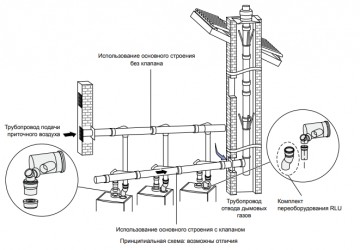

Расклад каскада отвода дымовых газов/ для GB162, независимый от воздуха помещения, с клапаном избыточного давления
- Принадлежности для стороны подачи приточного воздуха
- -Комплект переоборудования RLU
- -Решетка воздухопривода
- Поз.А Основное строение каскада отвода дымовых газов (для стороны дымовых газов/для подачи приточного воздуха)
- -DN125 мм, для 2-х котлов от 50 кВт / DN160, для 2-х котлов от 50 кВт
- -DN160 мм, для 2-х котлов от 50 кВт / DN200, для 2-х котлов от 50 кВт
- -DN200 мм, для 2-х котлов от 50 кВт / DN250, для 2-х котлов от 50 кВт
- -DN250 мм, для 2-х котлов от 50 кВт / DN315, для 2-х котлов от 50 кВт
- -DN315 мм, для 2-х котлов от 50 кВт
- Поз.В Расширение основного строения каскада отвода дымовых газов (для стороны дымовых газов/для подачи приточного воздуха)
- -DN125 мм, для последующего котла от 50 кВт / DN200, для последующего котла от 50 кВт
- -DN160 мм, для последующего котла от 50 кВт / DN250, для последующего котла от 50 кВт
- -DN200 мм, для последующего котла от 50 кВт / DN315, для последующего котла от 50 кВт
- -DN250 мм, для последующего котла от 50 кВт
- -DN315 мм, для последующего котла от 50 кВт
Принадлежности
Фланец плоской крыши
Манжет наклона трубы
Воздуховод с ветрозащитой AZ173
Труба отвода дымовых газов
- для DN80, 500 мм
- для DN80, 1000 мм
- для DN80, 2000 мм
- для DN110, 250 мм
- для DN110, 500 мм
- для DN110, 1000 мм
- для DN110, 2000 мм
- для DN125, 500 мм
- для DN125, 1000 мм
- для DN125, 2000 мм
- для DN160, 500 мм
- для DN160, 1000 мм
- для DN160, 2000 мм
- для DN200, 500 мм
- для DN200, 1000 мм
- для DN200, 2000 мм
- для DN250, 500 мм
- для DN250, 1000 мм
- для DN250, 2000 мм
- для DN315, 1000 мм
- для DN315, 2000 мм
Труба со смотровым отверстием
Колено
- -DN80 мм, 15˚ / -DN80 мм, 30˚
- -DN80 мм, 45˚ / -DN80 мм, 87˚
- -DN110 мм, 15˚ / -DN110 мм, 30˚
- -DN110 мм, 45˚ / -DN110 мм, 87˚
- -DN125 мм, 15˚ / -DN125 мм, 30˚
- -DN125 мм, 45˚ / -DN125 мм, 87˚
- -DN160 мм, 15˚ / -DN160 мм, 30˚
- -DN160 мм, 45˚ / -DN160 мм, 87˚
- -DN200 мм, 30˚ / -DN200 мм, 45˚
- -DN200 мм, 87˚
- -DN250 мм, 45˚ / -DN250 мм, 87˚
Колено со смотровым отверстием
Распорки
Скользящая муфта для монтажа
Запорная труба
Опорное колено
Концентрические трубы
- для DN60/100, 500 мм
- для DN60/100, 1000 мм
- для DN60/100, 2000 мм
- для DN80/125, 500 мм
- для DN80/125, 1000 мм
- для DN80/125, 2000 мм
- для DN110/160, 500 мм
- для DN110/160, 1000 мм
- для DN110/160, 2000 мм
- для DN80/125, 500 мм(нержавющая сталь)
- для DN80/125, 1000 мм(нержавющая сталь)
- для DN80/125, 2000 мм(нержавющая сталь)
- для DN110/160, 500 мм(нержавющая сталь)
- для DN110/160, 1000 мм(нержавющая сталь)
- для DN110/160, 2000 мм(нержавющая сталь)
Концентрическое колено
- для DN60/100, 43,5˚ / для DN60/100, 87˚
- для DN80/125, 15˚ / для DN80/125, 30˚
- для DN80/125, 45˚ / для DN80/125, 87˚
- для DN110/160, 15˚ / для DN110/160, 30˚
- для DN110/160, 45˚ / для DN110/160, 87˚
- для DN80/125, 15˚(нержавеющая сталь)
- для DN80/125, 30˚(нержавеющая сталь)
- для DN80/125, 45˚(нержавеющая сталь)
- для DN80/125, 87˚(нержавеющая сталь)
- для DN110/160, 45˚(нержавеющая сталь)
- для DN110/160, 87˚(нержавеющая сталь)
Адаптер подключения
комплект отвода дымовых газов через крышу
концентрическая труба для отвода дымовых газов через наружную стену
фитинг трубы со смотровым отверстием
Концентрическое колено со смотровым отверстием 87˚
- концентрическое колено со смотровым отверстием 87˚, 80/125 мм
- концентрическое колено со смотровым отверстием 87˚, 110/160 мм
Концентрическая труба со смотровым отверстием
- для DN80/125 мм
- для DN110/160 мм
- для DN80/125 мм(нержавеющая сталь)
- для DN110/160 мм(нержавеющая сталь)
- концентрическая скользящая муфта для монтажа
Патрубок подачи воздуха
Настенное крепление
