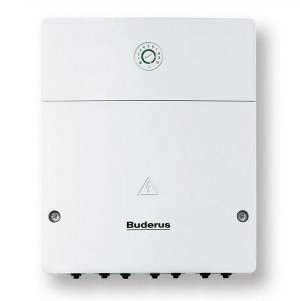

Солярный модуль MS100
Технические характеристики
- Для нагрева горячей воды от солнечных коллекторов;
- Управления насосом загрузки бойлера;
- Управление насосом рециркуляции ГВС;
- Применяется с автоматикой Buderus Logamatic EMS RC200 и (или) RC300
Артикул: 7738110123
Описание
• Солярный модуль солнечной системы для солярного подогрева санитарной воды
• Для внедрения в систему управления Logamatic EMS plus при настенном монтаже
• Удобное обслуживание с графическим выбором и отображением гидравлики посредством панели управления RC300. Альтернативно применима панель RC200
Спектр функций
• Регулирование солнечной системы для нагрева горячей воды
• Оптимизированное использование солярной производительности для горячей воды. Учет пассивной солярной производительности при больших оконных площадях. Уменьшенное дополнительное отопление посредством расценки солярной производительности и солярно нагретой мощности бака или в случае необходимости понижением заданного значения
• Варьируемое управление солярного насоса посредством сигнала PWM или 0-10 В
• Оптимизированное наполнение термосифонного бака (Double-Match-Flow)
• Функция вакуумных труб (задействование насоса)
• Общая панель управления RC300 или RC200 для теплопроизводителя и солнечной системы
• В комплектации с RC300 крупный освещенный жидко-кристаллический дисплей с четкой графикой и настраиваемыми пиктограммами системы вкл. показания состояния эксплуатации
• Простое автоматическое распознавание подключенных компонентов с представлением конфигурации
• Пригоден для подключения высокопроизводительного насоса
• 3 NTC входа датчиков - 1 выход PWM/0-10 В- 2 выхода насоса 230 В- 1 вход счетчика объема тепла
• Внешний теплообменник в контуре коллектора с отдельным управлением первичного и вторичного насоса посредством RC300
• Перезагрузка бака первичного нагрева в бак первой готовности посредством панели управления RC300
• Ежедневный подогрев до 60 °C и термическая дезинфекция перезагрузочным или смешивающим насосом
• Возможности отображения солярной производительности посредством внутреннего обобщения отдачи или дополнительного устройства считывания объема тепла
Особое планирование
• Модуль только в комплектации с панелью управления RC200 или RC300, макс. 1 модуль на каждую систему
• Не комбинируется с солярным модулем MS50 и модулями EMS MM10/SM10/WM10
• MS100 доступен также встроенный в солярную комплектную станцию
Монтаж
• Модуль для настенного монтажа или на потолочную шину
• Кодированные штекеры подключения с цветными отметками
• Внутренние коммуникации посредством EMS шины данных
Комплект поставки
• 1 модуль MS100 с монтажным материалом
• 1 датчик температуры коллектора
• Датчик температуры бака
• Инструкция по монтажу
Дополнительные принадлежности
• Солярный высокопроизводительный насос (регулируется посредством PWM или 0-10 В)
• Насос теплообменника и датчик температуры подачи FV/FZ на теплообменнике
• Насос перезагрузки бака
• Смешивающий насос
